Technologie zéro fuite, pourquoi une pompe à entraînement magnétique ?

Lors d'une fuite chimique dans une usine BASF en Allemagne, la défaillance d'une pompe à garniture mécanique traditionnelle a entraîné des pertes d'équipements de 12 millions d'euros et déclenché une alerte de pollution environnementale de 72 heures. Cet incident a directement accéléré l'adoption des pompes à entraînement magnétique par l'industrie mondiale. Selon une étude de 2024 de l'International Journal of Chemical Safety, l'utilisation généralisée de pompes à entraînement magnétique a permis de réduire les fuites industrielles mondiales de 63 % et de diminuer les émissions de carbone d'environ 4,5 millions de tonnes par an. Cette technologie innovante basée sur l'accouplement magnétique révolutionne le paradigme moderne de la transmission des fluides industriels, offrant les avantages d'une étanchéité zéro et d'un rendement élevé.

1. Qu'est-ce qu'un pompe à entraînement magnétique?

Une pompe à entraînement magnétique est une pompe sans joint qui transmet la puissance par couplage magnétique. Sa conception élimine les garnitures mécaniques traditionnelles. Selon la définition de la norme ISO 2858, une pompe à entraînement magnétique utilise un manchon isolant pour séparer les rotors magnétiques interne et externe, et utilise des aimants permanents en terres rares (tels que le néodyme, le fer-bore ou le samarium-cobalt) pour une transmission de puissance sans contact, éliminant ainsi tout risque de fuite. Cette technologie a été classée parmi les « Dix meilleures innovations en matière de sécurité industrielle du XXIe siècle » par le magazine ASME et est idéale pour le transport de fluides corrosifs, toxiques ou de haute pureté.

2. Comment fonctionne une pompe à entraînement magnétique ?

Le fonctionnement d'une pompe à entraînement magnétique repose sur un couplage magnétique synchrone :

1. Transmission de puissance : le moteur entraîne le rotor magnétique externe, et le champ magnétique du rotor magnétique externe pénètre dans le manchon d'isolation (généralement en carbure de silicium ou en Hastelloy) et fait tourner le rotor magnétique interne de manière synchrone.

2. Transport du milieu : Le rotor intérieur est relié à la roue et utilise la force centrifuge pour déplacer le liquide de l'orifice d'aspiration vers l'orifice de refoulement.

3. Mécanisme d'étanchéité : Le manchon d'isolation et le joint statique forment une double barrière pour garantir que le milieu est complètement étanche.

3. Avantages et inconvénients des pompes à entraînement magnétique

Avantages :

Sécurité zéro fuite : Élimine 99,7 % du risque de fuite (vérifié par la norme API 685), ce qui est un choix idéal pour les milieux dangereux tels que l'acide fluorhydrique et le chlore liquide.

Haute efficacité énergétique : l'efficacité de la transmission magnétique atteint 98 %, ce qui permet d'économiser 15 à 20 % d'énergie par rapport aux pompes à garniture mécanique.

Faible coût d'entretien : Pas de joint dynamique, intervalle d'entretien étendu à 3-5 ans

Inconvénients :

Coût initial élevé : Le prix est 30 à 50 % plus élevé que celui des pompes traditionnelles, principalement en raison du coût des aimants en terres rares (représentant 35 % du coût total).

Restrictions du support : Faible adaptabilité aux liquides contenant des particules solides (> 50 μm) ou à viscosité élevée (> 500 cP).

Sensibilité à la température : les aimants en néodyme se démagnétisent au-dessus de 120 °C et doivent être remplacés par des aimants en samarium cobalt.

4. Domaines d'application

Chimie et pétrochimie : Transport de milieux corrosifs tels que l'acide chlorhydrique et l'aniline.

Pharmaceutique et biotechnologie : Lignes de remplissage aseptiques de vaccins répondant aux normes de pureté USP Classe VI.

Nouvelle énergie et protection de l'environnement : Système de circulation d'hydrogène liquide pour piles à combustible, résistant aux températures ultra-basses (-253°C).

Fabrication de microélectronique : distribution d'eau ultrapure, contrôle de la contamination par les particules <0,1 μm.

5. Comment choisir une pompe à entraînement magnétique adaptée ?

1. Caractéristiques du milieu : le pH, la viscosité et la teneur en solides déterminent le choix des matériaux (par exemple, les acides forts utilisent un revêtement en PTFE).

2. Paramètres de performance : Débit (Q), hauteur manométrique (H) et NPSHr (hauteur manométrique nette d'aspiration positive requise) conformément à la norme ANSI/API 685.

3. Plage de température : Conceptions personnalisées pour conditions extrêmes (-112°C à 800°C) (par exemple, manchon isolant double couche).

4. Certifications : Système qualité ISO 9001 et certification antidéflagrante ATEX pour les environnements dangereux.

6. Conseils d'entretien

Stratégie de maintenance préventive :

Inspection mensuelle : Mesurer l'entrefer de l'accouplement magnétique (standard : 1,5-3 mm) et l'usure des roulements (vibrations <(2,8 mm/s).

Entretien trimestriel : Nettoyer le canal de la turbine pour éviter la cristallisation (par exemple, accumulation d'hydroxyde de sodium).

Révision annuelle : Remplacer le manchon d'isolation si l'épaisseur d'usure dépasse 0,2 mm.

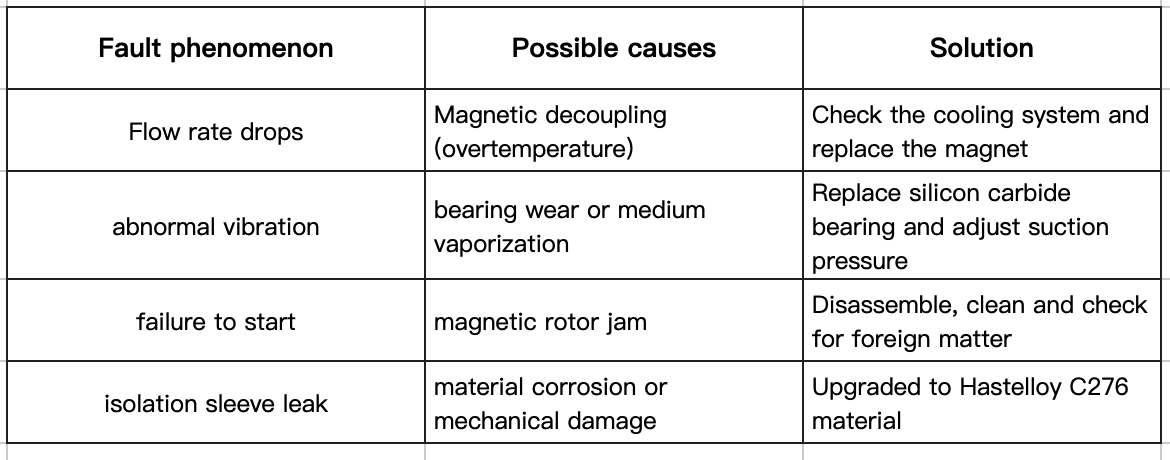

7. Défauts courants et dépannage

Pompes à entraînement magnétique Redéfinir les limites de la sécurité industrielle grâce à une technologie révolutionnaire. Choisir la pompe à entraînement magnétique idéale n'est pas seulement un investissement en équipement, mais un engagement stratégique pour un avenir durable. Pour des conseils d'experts sur le choix d'une pompe à entraînement magnétique, contactez Changyu Pumps & Valves ; nous proposons des solutions sur mesure adaptées à vos besoins.
