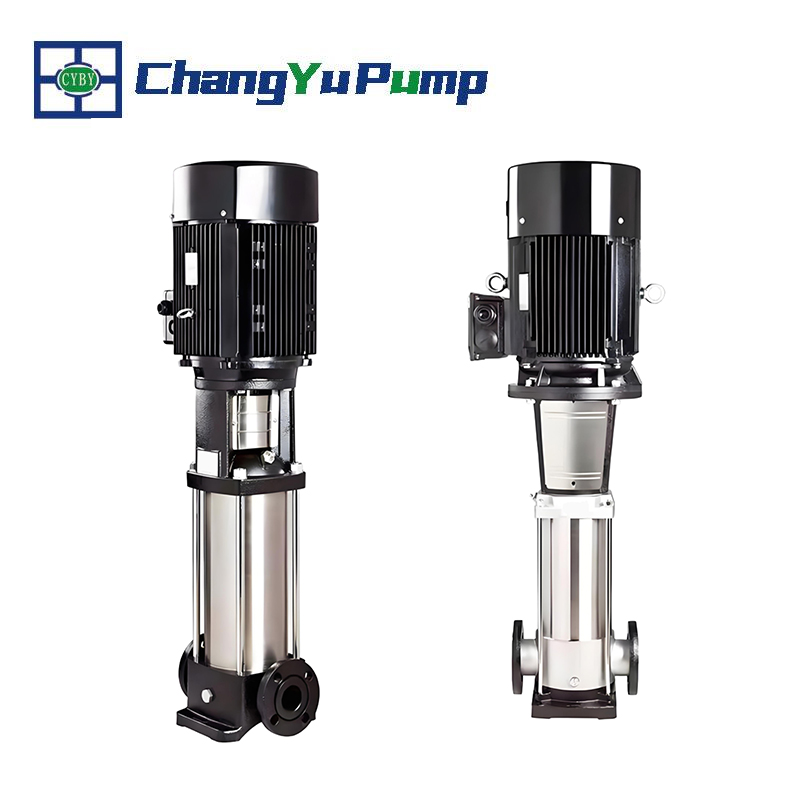

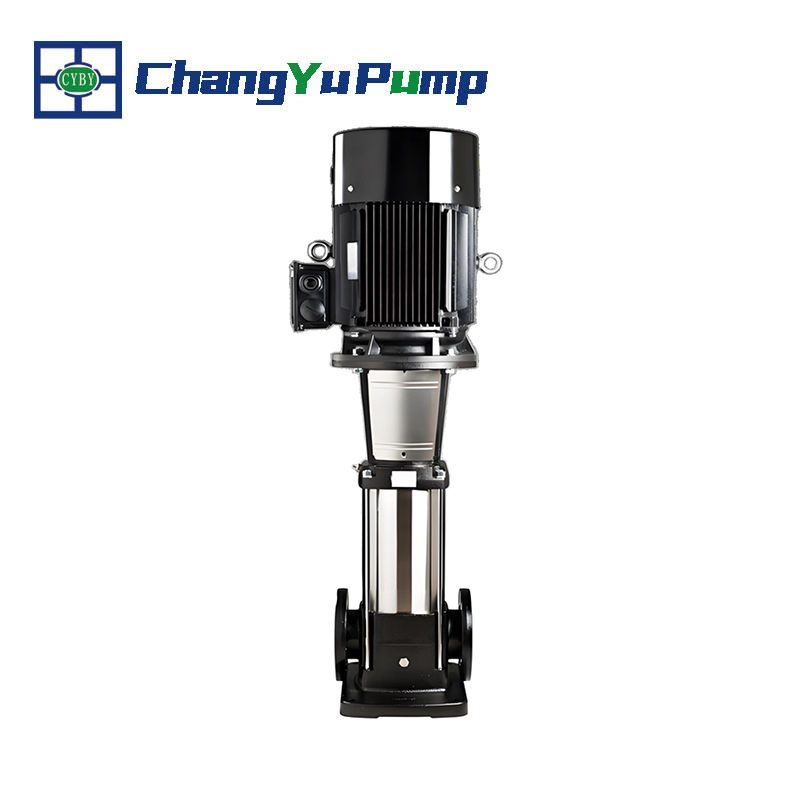

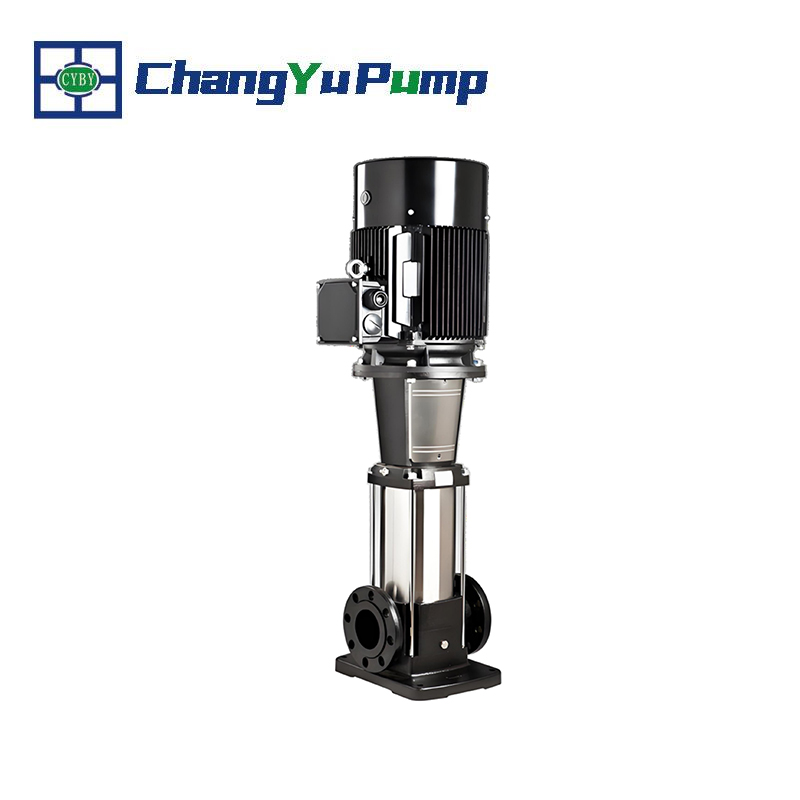

Pompe centrifuge multicellulaire verticale CDL

Les pompes centrifuges multicellulaires verticales constituent une solution efficace et économique pour les applications à forte hauteur manométrique, faible débit et espace réduit. Elles fournissent principalement une puissance stable et élevée pour les fluides.

Grâce à la connexion en série de plusieurs turbines, elles peuvent générer une pression bien supérieure à celle des pompes centrifuges monocellulaires, même à des débits relativement faibles. Elles sont donc idéales pour le transport de liquides à haute altitude ou pour surmonter des pressions élevées dans le système. De plus, le débit de sortie est régulier et continu, avec des pulsations minimales.

Caractéristiques

• Haute compatibilité avec les supports : Convient au transport de liquides fins, propres, non inflammables et non explosifs qui ne contiennent pas de particules solides ni de fibres.
• Large plage de températures : Selon le modèle choisi, la pompe peut gérer une large plage de températures de liquide. Le modèle standard couvre des températures allant de -15 °C à +70 °C, tandis que le modèle eau chaude peut supporter des températures de fluide allant jusqu'à +120 °C.
• Environnement de fonctionnement stable : Conçu pour une température ambiante allant jusqu'à +40°C et une altitude ne dépassant pas 1 000 mètres.
• Conception verticale compacte : présente une structure verticale, occupant un espace au sol minimal et économisant considérablement l'espace d'installation.
• Haute efficacité et économies d'énergie : la conception centrifuge à plusieurs étages permet d'obtenir une efficacité de conversion d'énergie élevée entre les étages, réduisant ainsi la consommation d'énergie opérationnelle.
• Résistance à la corrosion et longue durée de vie : les principaux composants du flux sont fabriqués à partir de matériaux de haute qualité tels que l'acier inoxydable, offrant une excellente résistance à la corrosion et prolongeant la durée de vie.
• Pression de refoulement élevée et stable : plusieurs turbines fonctionnent en série pour obtenir une pression de refoulement élevée, avec un débit uniforme et une pulsation minimale.

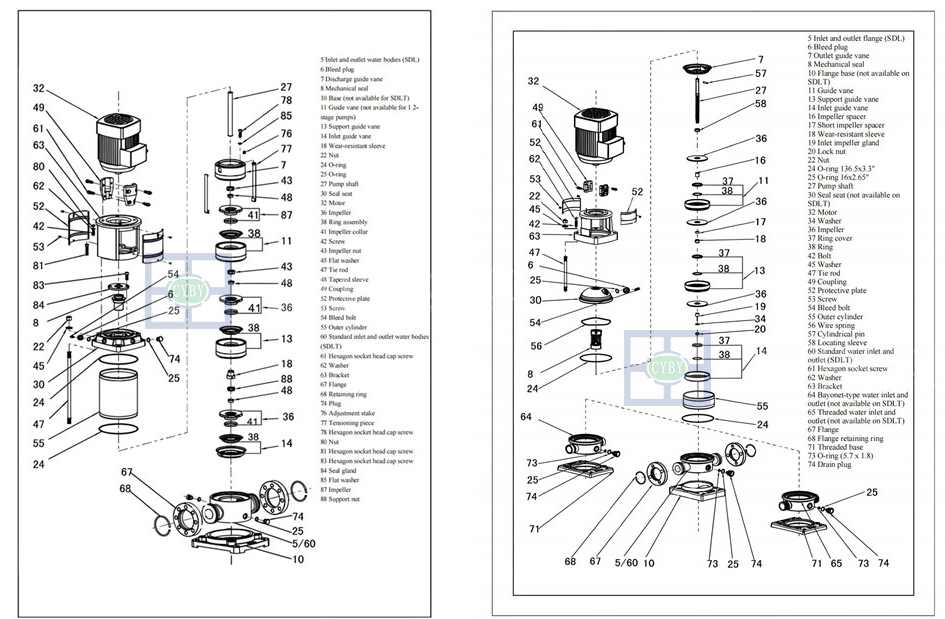

Parties

Principe de fonctionnement

Le principe de fonctionnement de la pompe centrifuge multicellulaire verticale est le suivant : le moteur entraîne l'arbre pour faire tourner à grande vitesse plusieurs turbines montées en série. Le fluide traverse successivement chaque étage de turbines et d'aubes directrices. À chaque étage, la turbine en rotation transmet la force centrifuge au fluide, augmentant progressivement son énergie cinétique et son énergie de pression. Enfin, après avoir été pressurisé à travers plusieurs étages, le fluide est refoulé verticalement sous le contrôle des aubes directrices du dernier étage.

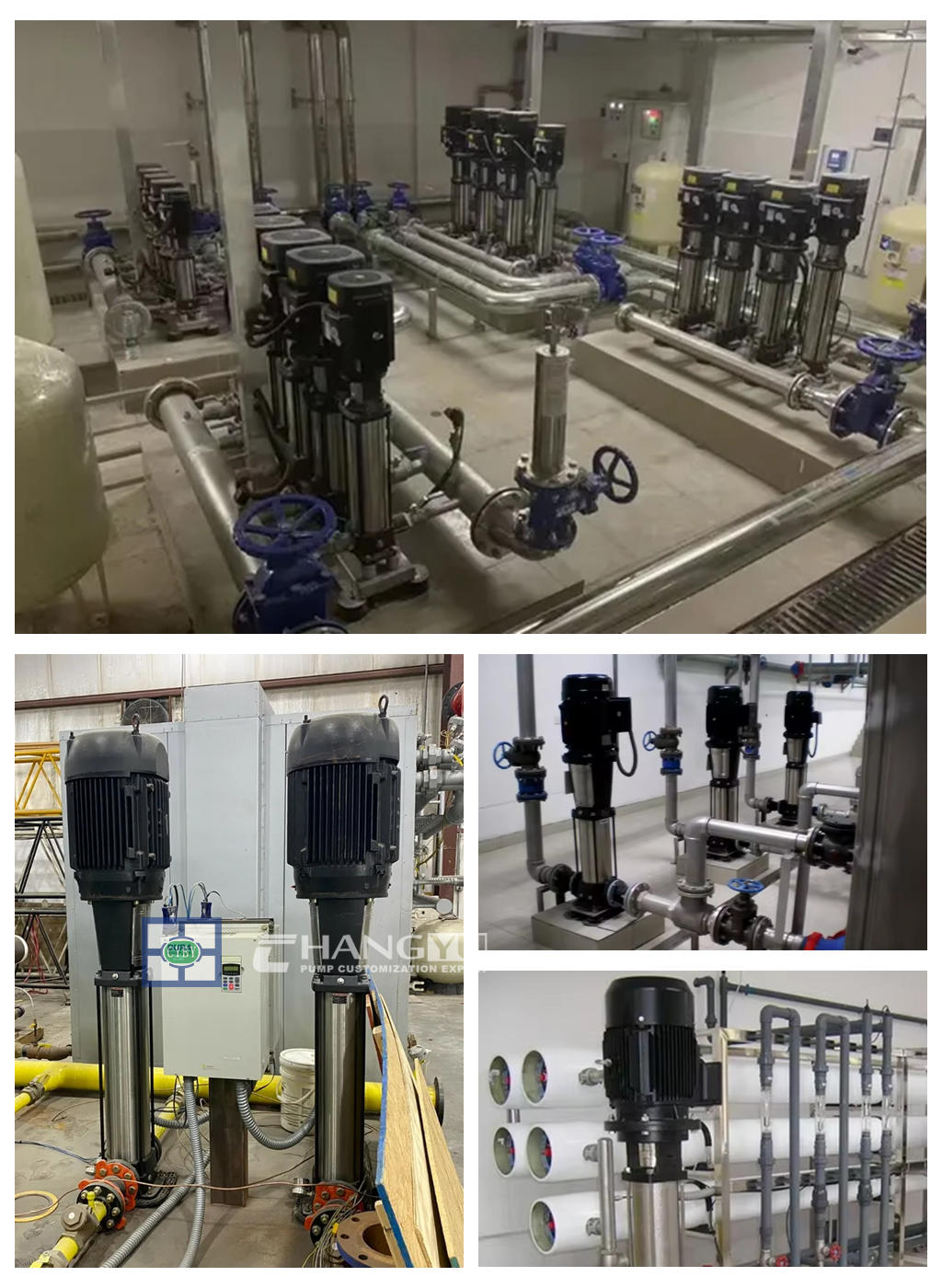

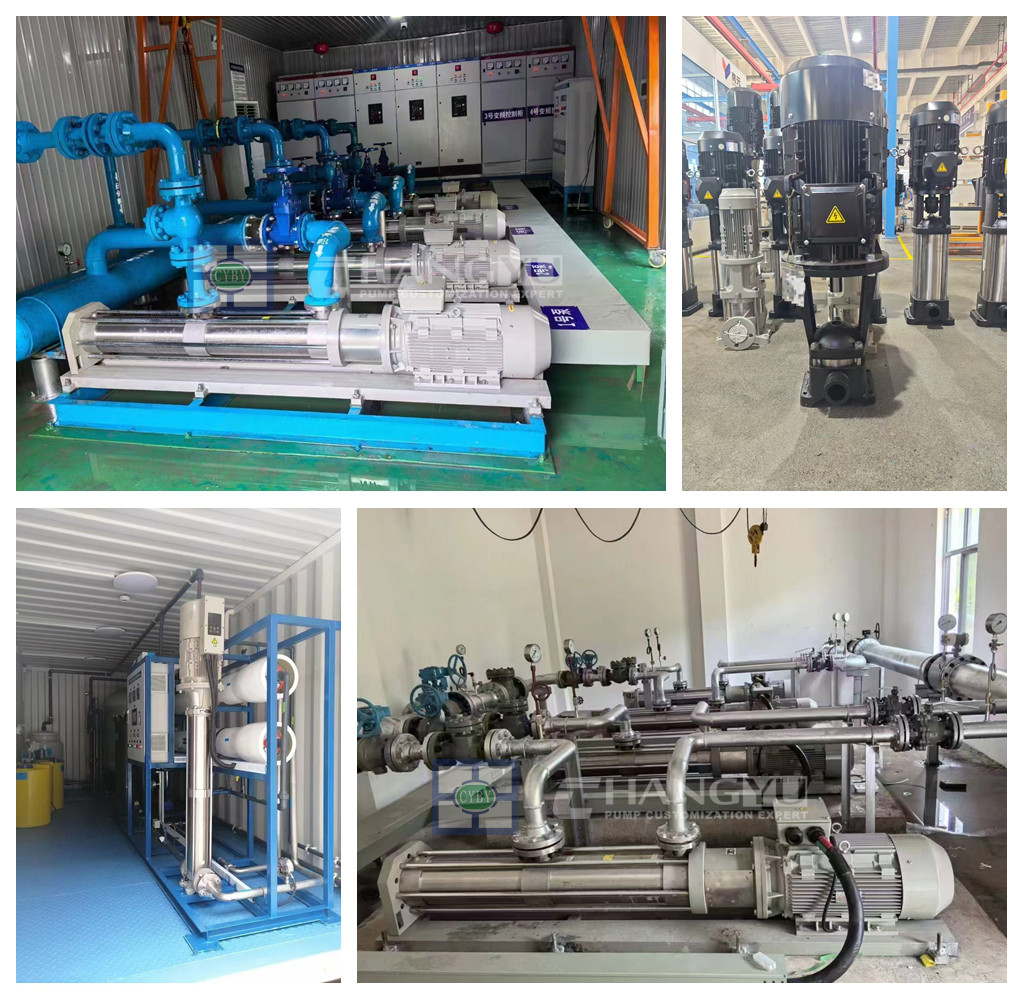

Application

Le CDL est un produit polyvalent capable de transporter divers fluides, de l'eau du robinet aux liquides industriels, et adapté à différentes plages de température, de débit et de pression. Il est conçu pour les liquides non corrosifs.

1. Approvisionnement en eau: Filtration et transport d'eau dans les stations de traitement d'eau, distribution d'eau dans les stations de traitement d'eau, surpression des canalisations principales et surpression des immeubles de grande hauteur.

2. Surpression industrielle : Systèmes d'eau de traitement, systèmes de nettoyage, systèmes de lavage à haute pression et systèmes de protection contre l'incendie.

3. Transport de liquides industriels : Systèmes de refroidissement et de climatisation, systèmes d'alimentation en eau de chaudière et de condensation, accessoires de machines-outils, acides et liquides corrosifs.

4Traitement de l'eau : Systèmes d'ultrafiltration, systèmes d'osmose inverse, systèmes de distillation, séparateurs, piscines.

5. Irrigation: Irrigation des terres agricoles, irrigation par aspersion, irrigation goutte à goutte.

Pompe centrifuge multicellulaire verticale personnalisée

Veuillez nous indiquer vos conditions d'exploitation spécifiques (débit, hauteur manométrique et température du fluide) et nous sélectionnerons le modèle le plus adapté à vos besoins. N'hésitez pas à nous contacter pour obtenir un devis détaillé et une solution technique.
