Méthode de calcul de la puissance de l'arbre d'une pompe industrielle

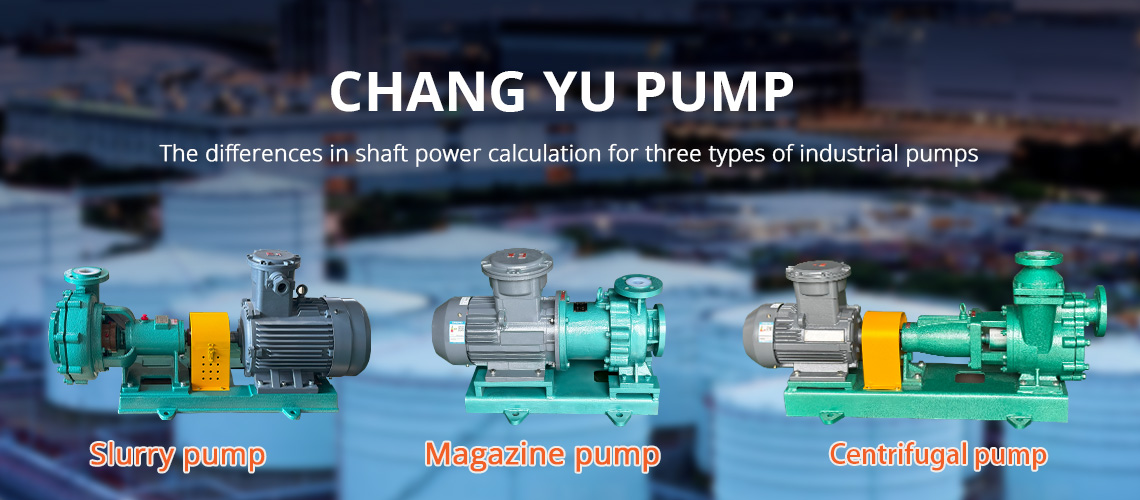

Ce qui suit est une explication détaillée des différences dans le calcul de la puissance à l'arbre pour trois types de pompes industrielles (pompes centrifuges, pompes à boues et pompes magnétiques), y compris les formules spécifiques et les facteurs de correction :

1. Calcul de la puissance à l'arbre pour les pompes centrifuges :

Formule de base :

P=Q×H×ρ×g/3600/η

Description des paramètres :

Q : débit (m³/h)

H : tête (m)

ρ : masse volumique moyenne (kg/m³)

η : efficacité de la pompe (généralement 0,6~0,9)

Correction pour les milieux contenant des particules :

Lorsque le milieu contient des particules solides (telles que des boues, des eaux usées), le coefficient d'usure (K) doit être augmenté pour compenser l'usure de la roue et la diminution de l'efficacité :

Correction P = P × K (K = 1,1 ~ 1,3)

Cas:

Transport d'eaux usées contenant 10 % de sable (ρ=1100kg/m³, Q=100m/h, H=25m, η=0,7, K=1,2)

P=100×25×1100×9,81/3600/0,7×1,2≈15,3KW

2. Calcul de la puissance de l'arbre de la pompe à boues :

Formule spéciale :

N=H×Q×A×g/n/3600

Description des paramètres :

A : Masse volumique de la boue (kg/m³), qui doit être obtenue par mesure ou calcul réel :

A=ρliquide×(1+Cv)

(Cv est la concentration volumique solide, par exemple, lorsque la teneur en solides est de 30 %, Cv = 0,3)

n : Efficacité de la pompe (généralement 0,4~0,6)

Cas:

Transport de boues de minerai de fer

ρ liquide = 1200 kg/m³, Cv = 0,25, Q = 80 m³/h, H = 20 m, n = 0,5)

A = 1200 × (1 + 0,25) = 1500 kg/m³

N = 20 × 80 × 1500 × 9,81/3600/0,5 ≈ 26,2 kW

3. Calcul de la puissance de l'arbre de la pompe magnétique :

Formule de correction :

P pompe magnétique = P/η magnétique (η magnétique = 0,92 ~ 0,97)

Description des paramètres :

Efficacité de transmission magnétique (généralement 92 % ~ 97 %)

Si calculé directement selon la formule de la pompe centrifuge, une puissance supplémentaire de 3% à 8% est nécessaire

Cas:

Transport d'acide chlorhydrique (Q=30m³/h, H=15m, ρ=1259kg/m³, η=0,75, ηmagnetic=0,95) :

Pbase=30×15×1250×9,81/3600/0,75≈3,1KW

Un calcul raisonné de la puissance à l'arbre peut améliorer l'efficacité énergétique du système de pompage de plus de 20 %. Cet article analyse en profondeur la méthode de calcul de la puissance à l'arbre des pompes industrielles pour vous aider à effectuer une sélection précise et à optimiser les économies d'énergie.
