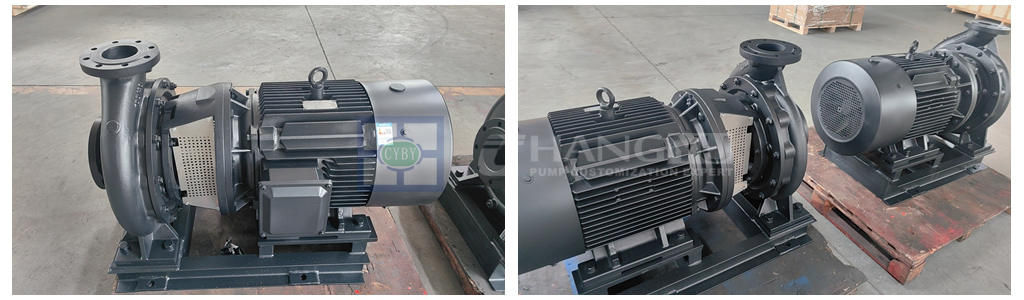

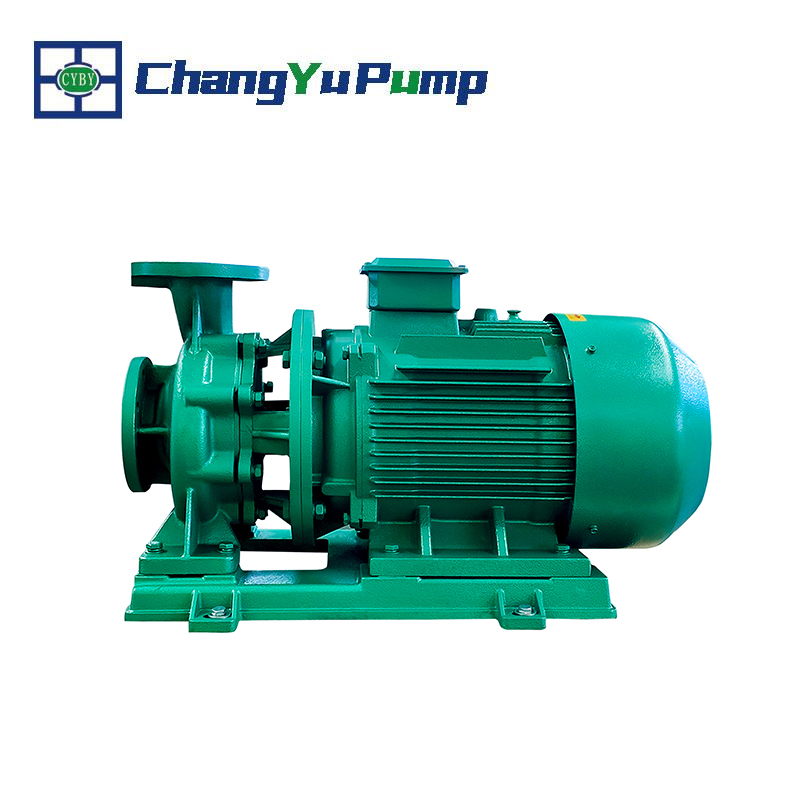

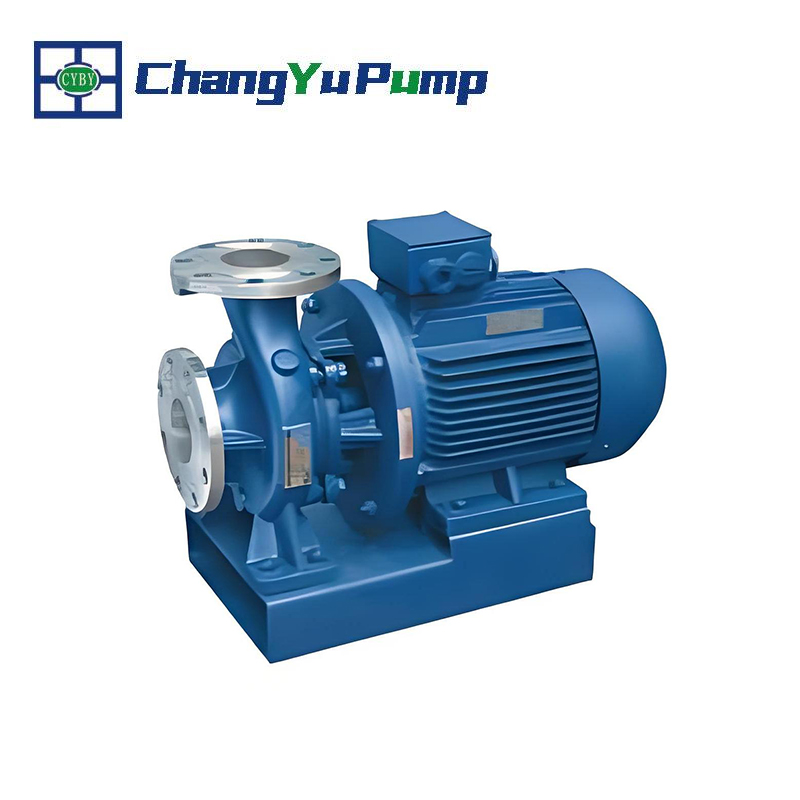

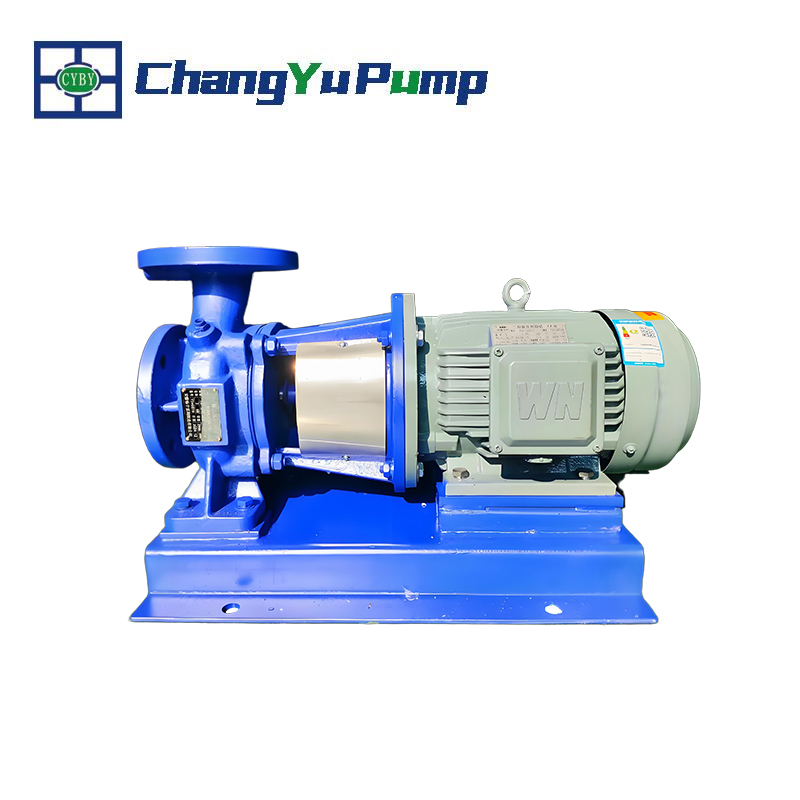

Pompe à eau centrifuge horizontale CYW

La pompe centrifuge horizontale CYW est principalement utilisée pour le transport d'eau propre et d'autres liquides aux propriétés physiques et chimiques similaires. Elle est largement utilisée dans divers domaines, tels que l'approvisionnement en eau industrielle, le drainage urbain, les systèmes de circulation d'eau des bâtiments, l'approvisionnement en eau pour la protection incendie, les systèmes de climatisation et l'irrigation agricole.

Pièces de pompe à eau centrifuge horizontale

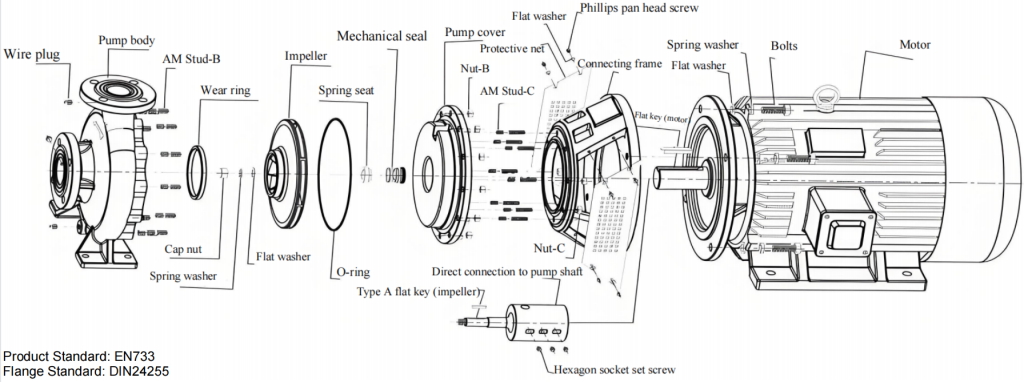

Les pièces d'une pompe à eau centrifuge horizontale comprennent principalement la turbine, le carter, l'arbre, les roulements et le joint d'étanchéité. Pour plus de détails, consultez le schéma suivant :

Principe de fonctionnement de la pompe à eau centrifuge horizontale

Les pompes centrifuges horizontales fonctionnent en transformant la rotation mécanique en pression et en débit du fluide. La rotation rapide de la roue à l'intérieur de son corps crée une force centrifuge qui propulse l'eau radialement vers l'extérieur. Ce flux à grande vitesse est ensuite dirigé à travers une volute en expansion progressive, où sa vitesse est convertie en pression stable, évacuant efficacement le liquide par la conduite de sortie.

Caractéristiques

Équipé d'un moteur B35 standard, l'arbre de la pompe est directement relié à l'arbre du moteur, présentant une conception compacte qui minimise l'espace au sol et facilite l'intégration du système.

Aucun réglage d'alignement coaxial n'est requis après l'installation, ce qui garantit une précision d'alignement coaxial élevée, un fonctionnement fluide, de faibles vibrations et de faibles niveaux de bruit.

Il est doté d'un moteur asynchrone triphasé refroidi par ventilateur de type fermé avec une excellente dissipation thermique et une efficacité énergétique élevée.

Le corps de la pompe et les composants d'écoulement sont conçus à l'aide d'un modèle hydraulique efficace, strictement conforme aux normes ISO 2858, garantissant un fonctionnement fiable et une excellente résistance à la cavitation.

Application

La pompe centrifuge horizontale CYW est spécialement conçue pour le pompage d'eau propre et de liquides aux propriétés physiques et chimiques similaires à celles de l'eau propre. Elle est largement utilisée dans les secteurs et applications suivants :

Secteurs municipaux et de la construction : systèmes d'approvisionnement en eau et de drainage urbains, surpression des immeubles de grande hauteur, surpression des systèmes de protection incendie et irrigation paysagère ;

Applications industrielles : Transport longue distance de liquides de qualité similaire à l'eau, tels que l'eau de refroidissement et l'eau de lavage dans les processus industriels, ainsi que l'alimentation en eau de refroidissement en circulation pour les systèmes de climatisation ;

CVC et énergie de quartier : circulation et transport de fluides à base d'eau dans les systèmes de chauffage, de ventilation et d'énergie de quartier ;

Autres scénarios applicables : Convient également à l'irrigation agricole, à l'approvisionnement en eau et au drainage de l'aquaculture et au transfert général de milieu industriel.

Pompe à eau centrifuge horizontale personnalisée

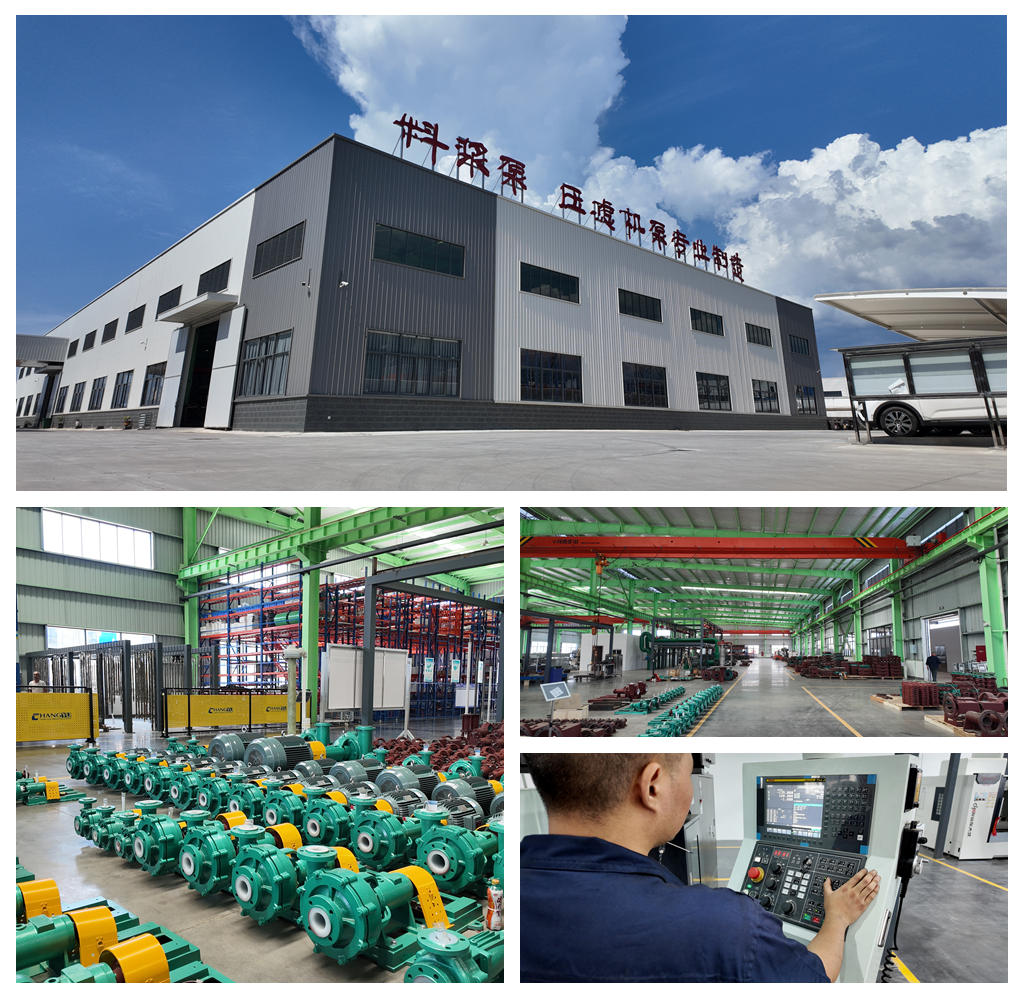

Changyu Pump est spécialisé dans la conception et la production de pompes à eau centrifuges horizontales sur mesure, offrant des solutions sur mesure pour un large éventail d'applications industrielles, commerciales et municipales. Grâce à nos capacités de fabrication avancées et à nos systèmes de contrôle qualité rigoureux, nous garantissons à chaque pompe un rendement, une fiabilité et une durabilité élevés. Notre gamme de produits comprend divers modèles personnalisables, tels que pompes centrifuges auto-amorçantes et pompes à entraînement magnétique, capable de répondre à diverses exigences opérationnelles et caractéristiques de support.

Pour une solution de pompage optimale, veuillez fournir des informations détaillées sur le débit, la hauteur manométrique, les propriétés du fluide, la température et l'application prévue. Notre équipe technique se fera un plaisir de vous accompagner dans le choix du produit et de vous proposer un accompagnement personnalisé. N'hésitez pas à nous contacter pour obtenir un devis ou des informations techniques complémentaires.
