La pompe centrifuge chimique en acier inoxydable de la série CYH est une pompe centrifuge en porte-à-faux à un seul étage et à aspiration unique. Ses points de performance nominale et ses dimensions sont marqués selon la norme internationale IS02858-1975 (E). C'est un produit économe en énergie qui remplace la pompe résistante à la corrosion de type F. Cette série de pompes centrifuges chimiques est conçue selon les performances, les exigences techniques et les méthodes de test des pompes à économie d'énergie.
Débit maximum :
400m³/hTête maximale :
80mPuissance maximale :
110KwTempérature :
-20-200℃Matériel :
SS304,SS316l,2205,2507Norme de bride :
DN standard or ASME B16.5 class 150, RFconvex flangeCommande (MOQ) :
1Couleur :
CustomizablePompe centrifuge chimique en acier inoxydable série CYH
Les pompes CYH présentent les caractéristiques de conception suivantes :
Les pompes de la série CYH comportent 29 types de base, dont 22 à double vitesse (2 900, 1 450 tr/min). Après la découpe du diamètre de la roue et la modification des types A et B, il existe 112 spécifications. Il est principalement composé d'un corps de pompe, d'une ligne de transmission de turbine, d'une bague d'étanchéité, d'un écrou de turbine, d'un couvercle de pompe, de pièces d'étanchéité, d'un support intermédiaire, d'un arbre, de pièces de suspension, etc. Il est directement entraîné par le moteur via l'accouplement étendu et tourne dans le sens des aiguilles d'une montre. l'extrémité du moteur.
Le couvercle de la pompe est fixé sur le support intermédiaire à travers la butée, puis le couvercle de la pompe est serré au milieu à travers la connexion entre le corps de la pompe et la butée du support intermédiaire. Le corps de la pompe est inhalé axialement, déchargé radialement et soutenu par le pied, et peut être directement fixé sur la base.
Les pièces de suspension sont fixées sur le support intermédiaire à travers la butée, et supportées sur la base par le support de suspension. Pour un démontage facile, un accouplement étendu est conçu et les canalisations de connexion d'entrée et de sortie, le corps de la pompe et le moteur peuvent être retirés pendant la maintenance. Seule la connexion intermédiaire de l'accouplement doit être retirée pour retirer les pièces du rotor pour la maintenance.
Applications de pompes centrifuges chimiques en acier inoxydable série CYH :
La pompe chimique CYH peut fournir un fluide à -20 ℃ ~ 105 ℃. Un dispositif de refroidissement à double joint d'extrémité est utilisé si nécessaire et la température du milieu peut être fournie à 20 ℃ ~ + 280 ℃. Il convient aux industries chimiques, pétrolières, métallurgiques, électriques, papetières, alimentaires, pharmaceutiques, de protection de l'environnement, de traitement des eaux usées et de fibres synthétiques pour fournir divers supports corrosifs ou non polluants de type eau.
Nous pouvons, en fonction des conditions de travail réelles, choisir une configuration différente et fournir une solution précise. Conseil technique, contactez-nous !
| Modèle | Couler (m³/h) | Tête (m) | Efficacité (%) | Entrée (DN) | Sortie (DN) | Npsh (m) | Pouvoir (Kw) |
| CYH50-32-125 | 12,5 | 20 | 52 | 50 | 32 | 3.0 | 2.2 |
| CYH50-32-160 | 12,5 | 32 | 46 | 50 | 32 | 3.5 | 4 |
| CYH50-32-200 | 12,5 | 50 | 40 | 50 | 32 | 3.5 | 7.5 |
| CYH50-32-250 | 12,5 | 80 | 38 | 50 | 32 | 3.5 | 11 |
| CYH65-50-125 | 25 | 20 | 63 | 65 | 50 | 3.5 | 3 |
| CYH65-50-160 | 25 | 32 | 58 | 65 | 50 | 3.5 | 5.5 |
| CYH65-40-200 | 25 | 50 | 53 | 65 | 40 | 3.5 | 11 |
| CYH65-40-250 | 25 | 80 | 49 | 65 | 40 | 3.5 | 18,5 |
| CYH80-65-125 | 50 | 20 | 67 | 80 | 65 | 4.0 | 5.5 |
| CYH80-65-160 | 50 | 32 | 65 | 80 | 65 | 4.0 | 11 |
| CYH80-50-200 | 50 | 50 | 63 | 80 | 50 | 4.0 | 15 |
| CYH80-50-250 | 50 | 80 | 57 | 80 | 50 | 4.5 | 30 |
| CYH100-80-125 | 100 | 20 | 73 | 100 | 80 | 5.0 | 11 |
| CYH100-80-160 | 100 | 32 | 71 | 100 | 80 | 5.0 | 15 |
| CYH100-65-200 | 100 | 50 | 66 | 100 | 65 | 5.0 | 30 |
| CYH100-65-250 | 100 | 80 | 64 | 100 | 65 | 5.0 | 55 |
| CYH125-100-160 | 160 | 32 | 72 | 125 | 100 | 5.5 | 30 |
| CYH125-100-200 | 200 | 50 | 67 | 125 | 100 | 5.5 | 55 |
| Modèle | Couler (m³/h) | Tête (m) | Efficacité (%) | Entrée (DN) | Sortie (DN) | Npsh (m) | Pouvoir (Kw) |
| CYH50-32-125 | 6.3 | 5 | 45 | 50 | 32 | 3.0 | 0,55 |
| CYH50-32-160 | 6.3 | 8 | 40 | 50 | 32 | 3.5 | 0,55 |
| CYH50-32-200 | 6.3 | 12,5 | 33 | 50 | 32 | 3.5 | 1.1 |
| CYH50-32-250 | 6.3 | 20 | 30 | 50 | 32 | 3.5 | 1,5 |
| CYH65-50-125 | 12,5 | 5 | 55 | 65 | 50 | 3.5 | 0,55 |
| CYH65-50-160 | 12,5 | 8 | 51 | 65 | 50 | 3.5 | 1.1 |
| CYH65-40-200 | 12,5 | 12,5 | 46 | 65 | 40 | 3.5 | 1,5 |
| CYH65-40-250 | 12,5 | 20 | 43 | 65 | 40 | 3.5 | 3 |
| CYH80-65-125 | 25 | 5 | 64 | 80 | 65 | 4.0 | 1.1 |
| CYH80-65-160 | 25 | 8 | 62 | 80 | 65 | 4.0 | 1,5 |
| CYH80-50-200 | 25 | 12,5 | 57 | 80 | 50 | 4.0 | 2.2 |
| CYH80-50-250 | 25 | 20 | 53 | 80 | 50 | 4.5 | 4 |
| CYH100-80-125 | 50 | 5 | 64 | 100 | 80 | 5.0 | 1,5 |
| CYH100-80-160 | 50 | 8 | 68 | 100 | 80 | 5.0 | 2.2 |
| CYH100-65-200 | 50 | 12,5 | 64 | 100 | 65 | 5.0 | 4 |
| CYH100-65-250 | 50 | 20 | 62 | 100 | 65 | 5.0 | 7.5 |
| CYH125-100-160 | 80 | 8 | 69 | 125 | 100 | 5.5 | 4 |
| CYH125-100-200 | 100 | 12,5 | 67 | 125 | 100 | 5.5 | 7.5 |
| CYH125-100-250 | 100 | 20 | 64 | 125 | 100 | 6.0 | 15 |
| CYH125-100-315 | 100 | 32 | 60 | 125 | 100 | 6.0 | 18,5 |
| CYH150-125-250 | 200 | 20 | 67 | 150 | 125 | 7.0 | 22 |
| CYH150-125-315 | 200 | 32 | 65 | 150 | 125 | 7.0 | 45 |
| CYH150-125-400 | 200 | 50 | 61 | 150 | 125 | 7.5 | 75 |
| CYH200-150-250 | 400 | 20 | 69 | 200 | 150 | 7.5 | 55 |
| CYH200-150-315 | 400 | 32 | 68 | 200 | 150 | 7.5 | 75 |
| CYH200-150-400 | 400 | 50 | 53 | 200 | 150 | 7.5 | 110 |
POURQUOI NOUS CHOISIR ?
FAQ
1.Quelle est la différence entre une pompe magnétique et une pompe centrifuge ?
Les pompes magnétiques et les pompes centrifuges présentent des différences significatives dans leurs principes de fonctionnement et leurs applications. Les pompes magnétiques utilisent un couplage magnétique pour transmettre la puissance, éliminant ainsi le besoin de joints mécaniques traditionnels, ce qui donne lieu à une conception sans fuite particulièrement adaptée au transport de liquides toxiques, volatils ou corrosifs. Leur conception isole les composants internes de l'environnement externe, réduisant ainsi le risque de fuite et améliorant la sécurité. En revanche, les pompes centrifuges s'appuient sur une roue rotative pour générer une force centrifuge, poussant le liquide du centre de la pompe vers l'extérieur, ce qui les rend adaptées au transfert de liquide à haut débit et à faible viscosité. Cependant, ils peuvent être confrontés à des risques de fuite lors de la manipulation de liquides dangereux ou à haute température. Dans l'ensemble, les pompes magnétiques sont plus appropriées pour les applications où la sécurité du fluide est critique, tandis que les pompes centrifuges sont plus couramment utilisées pour le transfert général de fluides.
2.Comment la pompe centrifuge est-elle utilisée dans l’industrie chimique ?
Les pompes centrifuges sont largement utilisées dans l’industrie chimique pour :
3.Que sont les pompes chimiques ?
Les pompes chimiques sont des pompes spécialisées conçues pour manipuler et transférer des produits chimiques corrosifs, dangereux ou abrasifs dans divers processus industriels. Ils sont construits avec des matériaux qui résistent à la corrosion chimique et sont utilisés pour garantir un mouvement sûr et efficace de ces liquides dans des industries telles que la pétrochimie, la pharmacie et le traitement de l'eau.
4.Pourquoi la pompe centrifuge est-elle la plus utilisée ?
Les pompes centrifuges sont les plus utilisées car elles sont efficaces, capables de traiter de grands volumes de liquide et ont une conception simple avec moins de pièces mobiles, ce qui les rend fiables et faciles à entretenir. Ils sont polyvalents, adaptés à une large gamme d’applications et peuvent traiter différents types de liquides, y compris ceux corrosifs ou abrasifs. Leur rentabilité et leur adaptabilité à différentes conditions opérationnelles en font un choix privilégié dans de nombreuses industries.
5.Quelles sont les applications des pompes centrifuges dans l’industrie ?
Les pompes centrifuges sont largement utilisées dans diverses industries pour des applications telles que :
Leur polyvalence et leur efficacité rendent les pompes centrifuges indispensables dans de nombreuses industries.

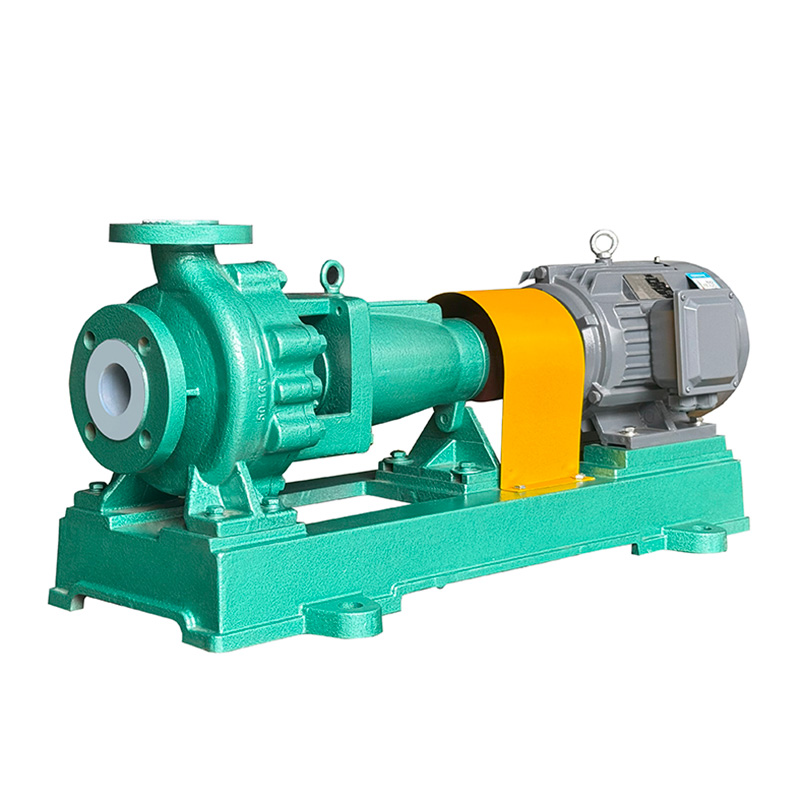

CYF est une pompe centrifuge à un étage et à aspiration unique, fabriquée selon les normes internationales et combinée à une technologie de pompe non métallique.
